一、系統組成

揚塵監測系統由檢測單元、LED 看板、揚塵立桿部分、風速傳感器、風向傳感器、揚塵疊加部分、聯動中控顯示部分組成。在線揚塵檢測系統可以根據用戶需求由上述部分靈活組合。

二、配件清單

三、產品安裝步驟

本產品安裝步驟有詳細視頻教程，您可以在附件或者淘寶購買頁面看到產品安裝的詳細視頻。視頻與文字教程配合使用更便于您的安裝。

1、清點配件

第一步請清點配件，按照配件清單的內容清點配件。

2、安裝橫桿

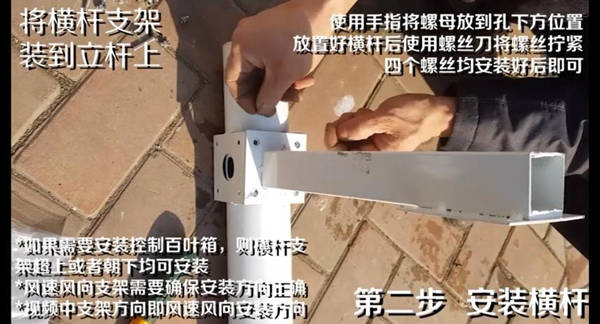

取出立桿（上半部分），取出橫桿支架，取出橫桿支架螺絲與螺母這三部分，將橫桿支架安裝到立桿（上半部分）上，注意安裝方向，如果需要安裝控制百葉箱，則橫桿支架超上或者朝下均可安裝，只需要保證百葉箱方向正確即可，風速風向支架需要確保安裝方向正確，安裝方向見圖；使用螺絲安裝，使用手指將螺母放到孔下方位置，放置好橫桿后使用螺絲刀將螺絲擰緊。四個螺絲均安裝好后即可。

3、安裝屏幕

將LED大屏幕取出，抱箍取出，將LED大屏幕正面朝下放置在地面上，注意LED燈板是有強力磁鐵吸附在屏幕上，劇烈晃動會導致屏幕脫落，無需擔心只需要將脫落的屏幕燈板原樣放回即可，磁鐵自動吸附。注意屏幕安裝的方向， 線漏出的方向朝下，使用抱箍將大屏幕禁錮在立桿上，大屏幕上方距離立桿頂部20公分左右即可。

4、安裝傳感器

將控制百葉箱上的天線安裝好（聯網版本有），將 LED大屏幕的線材從橫桿處穿出，然后與百葉箱連接，并擰緊插頭。百葉箱上帶有安裝螺絲，使用安裝螺絲將百葉箱固定到橫桿上，注意方向。將風速風向傳感器取出，使用安裝螺絲將風速傳感器與風向傳感器固定在橫桿上。

5、組裝立桿

取出立桿（下半部分），取出立桿套頭，將立桿套頭套在立桿的上半部分上，將立桿的下半部分和上半部分擰到一起。

6、固定立桿，通電測試

將立桿豎起，按照立桿底部過空的方位在平坦堅硬的水泥地面上用鉆孔機鉆入四個可放入膨脹螺絲的孔，不宜太大影響固定。用膨脹螺絲壓上墊片夾緊立桿擰入打好的孔，注意要擰緊膨脹螺絲 。

四、安裝注意事項

1、顯示屏安裝前，需檢查安裝剛結構的安裝面平整，牢固

2、顯示屏安裝需嚴格按照設計規范進行安裝，不能私自改邊安裝配件的連接方式和原材料

3、所有電器連接線需連接正確并且檢查確認

4、安裝位置需考慮當?shù)氐沫h(huán)境變化和實際情況由專業的人員負責設計及其施工

5、室外顯示屏需考慮顯示屏的防水防塵及其防腐蝕，防雷電

6、安裝顯示屏安裝時需考慮當?shù)氐臍鉁?，保持顯示屏的散熱和通風良好
